论净化车间对电镀、喷涂生产线的重要性
作者:福建永科 来源:永科净化 发布时间:2018/3/13 浏览:1009次

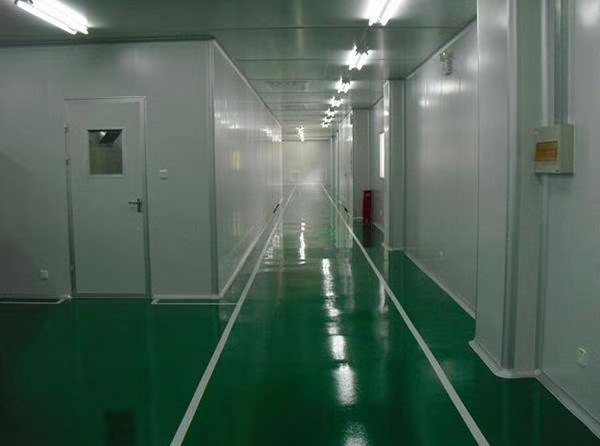

电镀、喷涂万级车间

       电镀、喷涂为现代工业发展的重要基础,在对金属进行电镀后,可提高金属抗氧化能力,并能呈现更加具有光泽的金属色,喷涂主要是对金属和非金属表面覆盖保护层或装饰图案,即能起到对器具的保护作用,也能使器具更具有观赏性,目前喷涂和电镀已经由手工操作朝着自动化方向发展,为了满足社会对工具及器械的使用和观赏需求,自动化的喷涂和电镀生产线均设置在空气及装饰经过净化处理的无尘净化车间内,净化车间高标准的空气处理使得生产线车间内能达到万级及十万级的净化等级,在净化车间内喷涂或电镀出来的器具基本不具有瑕疵性,使得工具更耐用,并且光泽性更均匀。

一、电镀、喷涂生产线工艺特点

电镀及喷涂的过程中所使用的加工原料具有强烈的有毒性,在整个过程中均会产生较多的有毒气体及液体,体积较小的待加工件一般采用大批量同时电镀喷涂的方式,半成品都是在带有通风除尘过滤设备的喷涂房内进行,这样可以使得同一批次的产品做到技术规格一致、喷涂效果无偏差,一般产品为大型设备上的某个部件货体积较小的器具、电动工具等,体积较大的设备、如重型设备、大型吊机、轮船等一般采用整体单独喷涂,然后再进行烘干处理。

不论是小型器具或局部配件的批量电镀、喷镀,还是大型重型设备独立单台处理,其处理工序及过程是一样的,都是先进行金属除锈或非金属磨光的前期准备工作,然后在进行底漆刷涂,然后等待底漆干燥,这两道工序可在有正常机械通风的车间内完成,操作人员须配置防毒器具,在底漆干燥完毕后需要对器皿或配件进行刮腻子工序,已拟补人工刷底漆造成的缺陷,使得平面更为平整,接下来就是腻子磨平、吹净的工序了。这三道工序一般是在装有除尘净化通风设备的车间内完成,接下来就是精细喷漆,精细喷漆一般采用压缩空气驱动,将彩漆挤压成雾状,这道工序并不是在完全密封的设备内进行,而是开发式操作,使得室内有1/3的油漆散步达到空气中,造成有毒空气,为了改善工人的劳动条件,此工序是在十万级净化车间内完成,净化空调系统通过较大次数的换气,并过滤,将有毒气体的含量降到最低,同时也可以保证车间内外的负压状态,使得有毒气体无法泄露,最后一道工序干燥至关重要,在底漆未干时,表面极易受尘埃的影响,该到工序必须在万级无尘车间内完成,通过永科多年的设计经验,以及在福建省内多家喷涂、电镀无尘车间空气净化工程施工的积累,一下笔者将为大家着重表述对喷涂、电镀最为关键的两道工序的生产线净化车间的空气处理技术。

二、喷涂生产线净化车间空气处理方案

1、净化车间通风除尘通用方式

       车间内设计合理的通风除尘设备,有效并及时的消除净化车间内空气中的有害物质,一直是车间空气净化专业人员的重要研究课题,以大型设备机床生产企业喷涂车间为参考案例,根据该大型机床设计的喷涂生产线的工艺特点来确定建设方案,该生产线喷涂净化车间装修吊顶较高,车间跨度也比较大,同时毛坯件除锈、刷底漆、面层磨腻子、干燥、精细喷涂等工序都集中在同一个生产车间,以自动化流水线连接,待喷涂工件体量差距较大,较大的整体重量高达10吨,体量最小的工件也达到3Kg,整体喷涂、电镀车间空间较大,吊顶上安装有大型行车吊车,这种集中式大型喷涂、电镀净化车间内的二次通风除尘系统,主要采用水平大主风管直接送风的方式,尽量减少支管的存在,以达到均匀送风的目的,送风系统与净化空调系统相串联,使得送入净化车间内的空气达到十万级净化等级;生产线车间的排风选用局部排风方式,主要考虑净化空调送风系统能耗较大,如采用全排风方式,将大大增加生产线的电功率,净化车间内的高效送风口应设置在通风除尘排风进气口大大对面,以使得净化车间内的气流能安装除尘的要求硬性组织气流方向,达到捕捉和压制有毒空气及废弃尘埃的效果。

       净化空调系统的水平主送风管应达设置在生产线车间内墙的一侧方向,不建议设置在吊顶上,因为此类大型机械设备喷涂、电镀生产线车间的吊顶高度通常大于5米,吊顶送风将导致风速衰减,不利于组织气流方向,车间内的局部排风口设置在车间内墙壁的另一侧,具体高度可按照不同工作台面来设置。

2、喷涂、电镀生产线净化车间内除尘排气装置通用按照方式

       生产线上的通风排风装置需要根据待电镀、喷漆工件的大小、形状、以及喷涂操作方便等因素进行设定,一般分为三种气流组织形式。

2.1侧送地板排气方式

       生产线上这种方式的通风排气方式主要适用于大型整体设备或大型铸造配件喷涂、电镀生产线净化车间,通风除尘设备的进气口设置在工区的两侧地面上,进气口采用格栅式耐压风口,一般采用冷轧板或铸铁板制造而成,表面须电镀,已达到防锈功能,有毒气体及液体可通过该进风口下的地下风道排除。

2.2内墙双下侧排气方式

       双下侧排气方式主要用于中型整体设备或中型铸造配件喷涂、电镀生产线净化车间,喷涂/电镀工作台和进气口正对净化空调送气气流方向的两面,作业台和进气口高度分别需要按照待加工的尺寸已经工人设备的操作方便性来设定,要求进气口的高度需要超过待加工件的高度50cm,经过多年的施工经验,以及实验室喷雾试验测点,该高度为最佳除尘进气风速高度,在进气最大效率的同时,风速不至于破坏未干漆面。

2.3全排气除尘方式

       全排气对能耗的要求比较高,但工作效率最为显著,适用于体积大,但密度较小的工件,主要用于非金属材质,进气口须直接安装在作业台面上,在净化车间施工式,须定制操作台,在操作台安装时,进气管道内置在操作台内部,有毒气体及工件死角的粉尘可全方位被排除。
