在微电子行业，LED芯片制造对环境洁净度的要求近乎苛刻。一粒微尘、一丝静电或温湿度波动，都可能导致芯片良品率骤降，甚至引发批量性报废。作为半导体产业链的核心环节，LED芯片生产净化车间的洁净度管理，已成为衡量企业技术实力与产品竞争力的关键指标。本文将从洁净度标准、污染控制技术及管理实践三方面，解析如何打造行业领先的LED芯片生产环境。

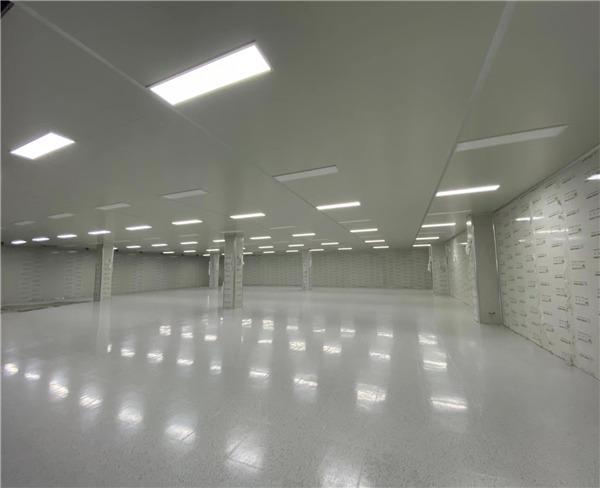

一、LED芯片生产对洁净度的核心要求
LED芯片制造涉及光刻、蚀刻、镀膜等精密工艺，其线宽已进入微米级甚至纳米级。国际标准（如ISO 14644-1）将洁净室分为1-9级，而LED芯片生产通常需达到千级（ISO 6级）至百级（ISO 5级）环境，部分关键工序甚至要求十级（ISO 4级）。这一标准意味着每立方米空气中直径≥0.5μm的颗粒物需控制在3520粒（千级）至352粒（十级）以下，远低于常规室内环境。
洁净度失控的代价：
产品缺陷：微尘附着导致芯片短路、漏电或光效衰减；
良品率下降：单批次报废可能造成数百万元损失；
设备损耗：污染加速光刻机、蒸镀机等精密设备的磨损。
二、洁净度管理的四大核心技术
1.高效空气净化系统
FFU（风机过滤单元）：通过HEPA/ULPA过滤器实现层流送风，确保空气单向流动，避免交叉污染；
新风处理系统：对室外空气进行三级过滤（初效+中效+高效），并调控温湿度至22℃±1℃、湿度45%±5%的稳定范围。
2.微污染源头控制
人员管理：穿戴无尘服、手套及口罩，通过风淋室进入车间，减少人体脱落物；
物料净化：所有原材料、工具需经气闸室除尘，包装采用防静电密封设计；
设备防护：关键设备加装防尘罩，定期进行无尘擦拭与离子风清洗。
3.静电防护体系
接地系统：车间地面、工作台、设备外壳均需可靠接地，消除静电积累；
离子风机：在关键工序区域部署，中和空气中游离电荷，防止静电吸附微尘。
4.智能监控与预警
粒子计数器：实时监测空气中颗粒物浓度，数据联动至中央控制系统；
温湿度传感器：自动调节空调系统，避免因环境波动引发产品变形或工艺偏差；
压差监测：确保洁净区与非洁净区之间维持正压差（≥10Pa），防止外部污染侵入。
三、行业标杆案例：某LED芯片企业的洁净度管理实践
某头部企业通过以下措施实现洁净度达标率99.9%：
分区管理：将车间划分为百级、千级、万级区域，按工艺需求动态调整洁净等级；
数字化运维：引入MES系统，记录设备清洁、人员操作等数据，实现可追溯管理；
定期验证：每季度委托第三方机构进行洁净度检测，持续优化空气循环路径与过滤效率。
成果：产品良品率提升15%，年减少报废损失超2000万元，成为行业首个通过ISO 14644-1与SEMI S2双重认证的净化车间。
福建永科结语
在LED芯片向Mini/Micro LED、高光效方向演进的趋势下，洁净度管理正从“被动达标”转向“主动优化”。通过融合先进净化技术、智能化监控手段与精细化管理体系，企业不仅能筑牢产品质量防线，更能在全球半导体竞争中占据先机。未来，随着AI与物联网技术的深入应用，LED芯片生产净化车间将迈向更高效、更灵活、更可持续的新阶段，成为微电子行业转型升级的典范。
