在半导体、显示面板等高端电子制造领域，涂胶工艺的精度直接决定产品性能。当涂胶线宽从毫米级迈向微米级（1μm=0.001mm），一粒直径仅0.3μm的微尘、0.1℃的温湿度波动，甚至静电电荷的瞬间释放，都可能引发涂胶层厚度不均、气泡缺陷或胶水固化异常，导致产品良品率断崖式下跌。因此，涂胶电子净化车间的洁净环境控制，已成为支撑微米级涂胶工艺落地的核心基础设施。本文将从污染源解析、关键控制技术及管理实践三方面，揭秘高精度涂胶环境的打造逻辑。
一、微米级涂胶工艺的三大环境挑战
1.颗粒物污染：微米级涂胶的“致命杀手”
涂胶过程中，胶水流动性强，易吸附空气中悬浮的微尘（如皮肤碎屑、设备磨损颗粒），导致胶层表面形成针孔或凸起。
数据警示：在百级（ISO 5级）洁净环境中，每立方米空气中≥0.5μm的颗粒物需≤352粒；若颗粒物浓度超标，涂胶缺陷率可能飙升至20%以上。
2.温湿度失控：胶水固化的“隐形推手”
胶水固化反应对温湿度极度敏感：温度过高会加速固化，导致涂胶层脆化；湿度过低则可能引发胶水表面结皮，内部固化不足。
典型案例：某显示面板企业因车间湿度波动（±10%），导致涂胶层厚度偏差达±1.5μm，整批次产品报废损失超500万元。
3.静电干扰：微米级涂胶的“无形破坏者”
涂胶设备高速运转、胶水摩擦均易产生静电，若未及时中和，静电会吸附微尘至胶层表面，或引发胶水局部聚集，形成“胶滴”缺陷。

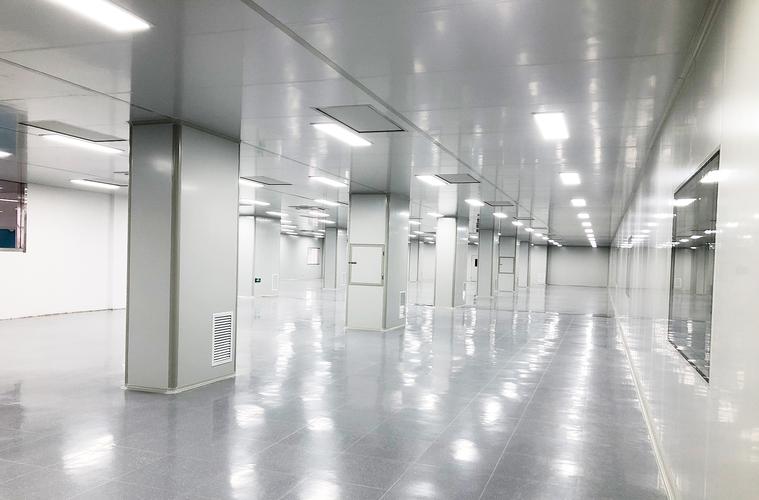

二、四大核心技术：构建微米级洁净环境
1.高效空气净化系统：层流送风+三级过滤
层流设计：通过FFU（风机过滤单元）实现垂直单向流，确保空气从洁净度高的区域向低区域流动，避免交叉污染。
三级过滤：新风经初效（过滤≥5μm颗粒）、中效（过滤≥1μm颗粒）、高效（HEPA，过滤≥0.3μm颗粒）过滤后送入车间，颗粒物截留率达99.97%以上。
2.微环境隔离技术：局部百级洁净区
在涂胶机周边设置独立微环境（如洁净工作台或隔离舱），通过独立送风系统维持局部百级洁净度，隔离外部污染源。
效果验证：某半导体企业采用微环境技术后，涂胶缺陷率从8%降至0.5%，设备利用率提升40%。
3.智能温湿度调控：精准至±0.5℃、±3%RH
部署高精度传感器，实时监测车间温湿度，联动空调系统自动调节：
温度控制：采用变频压缩机+电加热补偿，确保温度波动≤±0.5℃；
湿度控制：通过加湿器（超声波/电极式）与除湿机（转轮式）协同，维持湿度在45%±3%RH。
4.全流程静电防护：接地+离子中和
设备接地：涂胶机、工作台、输送线等所有金属部件可靠接地，消除静电积累；
离子风机：在涂胶工位上方安装离子风机，持续释放正负离子，中和空气中游离电荷，将静电电压控制在±50V以内。
三、行业标杆案例：某Mini LED企业的洁净度控制实践
某头部Mini LED厂商为实现微米级涂胶（线宽≤5μm），对净化车间进行全面升级：
分区管理：将车间划分为百级（涂胶区）、千级（预处理区）、万级（物料存储区），通过气闸室与传递窗实现人员/物料分级流动；
数字化监控：部署MES系统，实时采集颗粒物、温湿度、静电数据，异常时自动报警并联动调整设备参数；
定期验证：每季度委托第三方机构进行洁净度检测，持续优化空气循环路径与过滤效率。
成果：涂胶层厚度偏差控制在±0.3μm以内，产品良品率从75%提升至98%，年减少报废损失超3000万元。
福建永科结语
在电子制造向更高精度、更小尺寸演进的趋势下，涂胶工艺的洁净环境控制已从“辅助条件”升级为“核心竞争要素”。通过层流净化、微环境隔离、智能温湿度调控与静电防护的协同作用，企业不仅能满足微米级涂胶的严苛需求，更能在Mini LED、半导体封装等高端领域抢占技术制高点。未来，随着物联网与AI技术的深度融合，涂胶电子净化车间将迈向更智能、更高效、更可持续的新阶段，为精密制造的“中国芯”提供坚实支撑。
