在精密电子元件的生产过程中，环境控制是决定产品良率与可靠性的核心因素之一。其中，低湿度（通常≤10%RH）与高洁净度（ISO Class 5-7级）**的双重净化标准，已成为半导体、芯片封装、SMT贴片等高精度制造场景的“隐形刚需”。这一标准不仅关乎生产效率，更直接影响到产品的电气性能与长期稳定性。本文将从技术原理、应用价值及实现路径三方面，解析双重净化标准的协同作用。
一、低湿度：抑制静电与微尘的“隐形防线”
电子车间对湿度的严苛要求，源于两大核心需求：
1.静电防护（ESD Control）：湿度低于30%RH时，材料表面易积累静电荷，可能引发元件击穿或吸附微尘。低湿度环境（通常≤10%RH）需配合离子风机、防静电地板等设备，将静电电压控制在100V以内，避免对纳米级元件造成损伤。
2.水汽敏感元件保护：如BGA封装芯片、MEMS传感器等，在潮湿环境中易吸湿膨胀，导致焊接空洞或性能漂移。低湿度车间通过除湿转轮、分子筛吸附等技术，将湿度波动控制在±3%RH以内，延长元件保质期。
案例：某半导体厂商通过将车间湿度从40%RH降至8%RH，使SMT贴片良率从92%提升至98.5%，静电事故率下降90%。

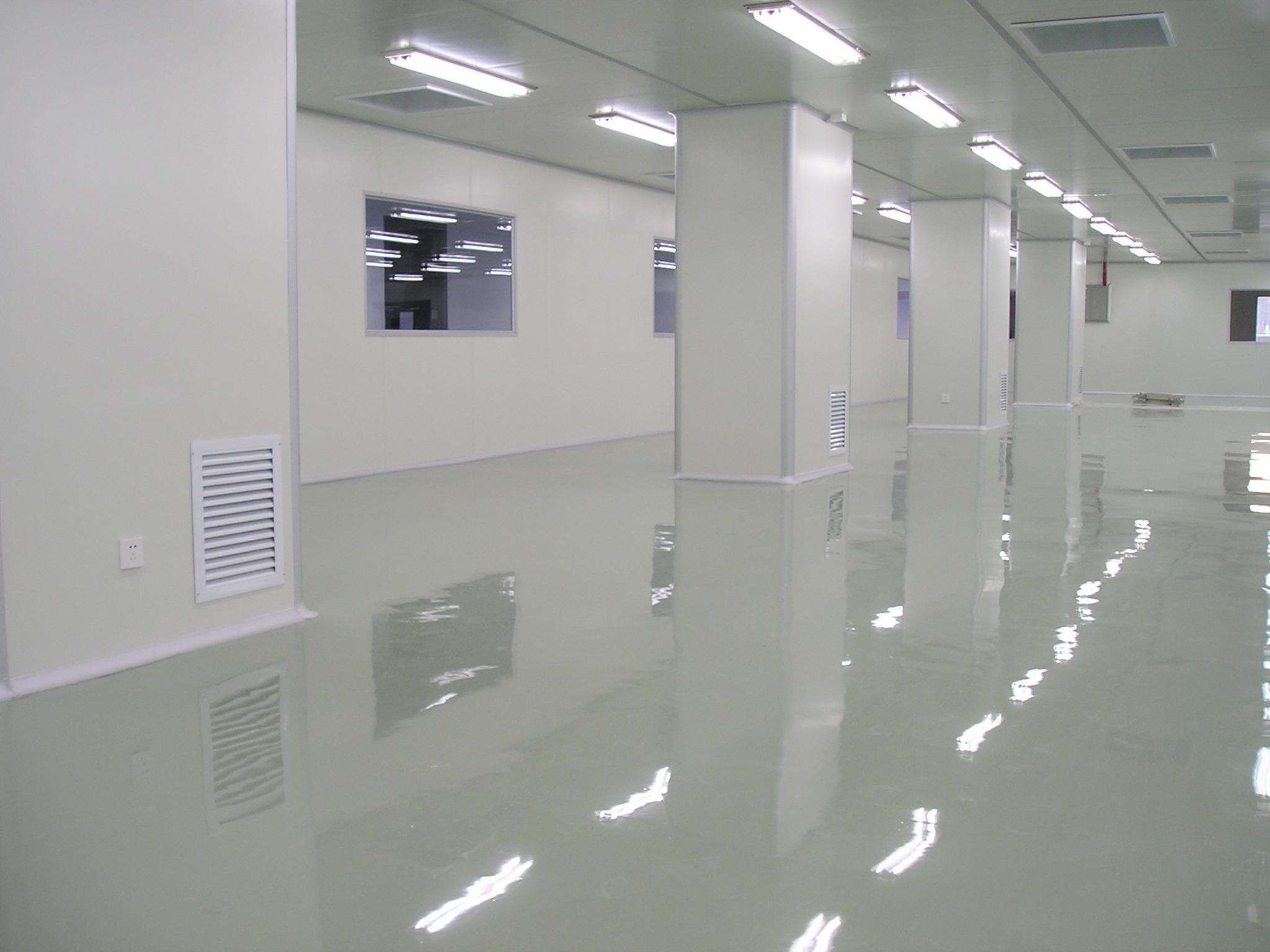

二、高洁净度：微尘控制的“毫米级战争”
电子元件的线宽已进入纳米级（如5nm芯片），即使0.1μm的颗粒也可能造成短路或信号干扰。高洁净度标准需通过三重体系实现：
1.空气净化系统：FFU（风机过滤单元）搭配HEPA/ULPA滤网，过滤效率达99.9995%（ISO Class 5级），确保每立方米空气中≥0.1μm颗粒数≤3520个。
2.气流组织设计：采用层流或混合流模式，避免涡流导致颗粒沉积，同时控制风速在0.3-0.5m/s，平衡净化效果与能耗。
3.人员与物料管控：通过风淋室、无尘服、传递窗等设施，减少人为污染源，将人员散发的颗粒量降低至传统车间的1/10。
数据：在ISO Class 6级车间中，元件缺陷率比Class 8级车间降低67%，直接节省返工成本约15%/年。
三、双重标准的协同实现：技术整合与动态平衡
低湿度与高洁净度并非孤立存在，二者需通过系统化设计实现协同：
温湿度联动控制：除湿系统与空调系统联动，避免过度除湿导致能耗激增（如采用转轮除湿+冷冻除湿组合方案）。
正压防护：维持车间微正压（5-10Pa），阻止外部潮湿空气侵入，同时减少开门时的颗粒渗透。
智能监控：部署温湿度传感器、粒子计数器等设备，实时反馈数据至BMS系统，自动调节设备运行参数。
创新方案：某净化工程公司采用“双冷源除湿+低阻力滤网”技术，在满足ISO Class 5级洁净度的同时，将湿度控制能耗降低40%，投资回报周期缩短至2年。
福建永科结语
低湿度与高洁净度的双重净化标准，是电子车间从“制造”迈向“智造”的关键门槛。它不仅需要先进的设备与技术，更依赖对工艺细节的精准把控。对于净化工程公司而言，帮助客户构建这一标准体系，既是技术实力的体现，更是推动行业高质量发展的责任。未来，随着5G、AI、物联网等技术的普及，双重净化标准将向更严苛的方向演进，而提前布局的企业，必将在这场“精度竞赛”中占据先机。
