电子元器件的精密性与日俱增，微米级甚至纳米级的工艺要求使其对生产环境极为敏感。静电放电（ESD）与微尘污染已成为影响产品良率的核心隐患。据统计，因静电或颗粒污染导致的电子元件失效占比超过30%，而防静电无尘车间通过精准的环境控制，可有效将此类风险降低至0.1%以下。本文将从静电防护、洁净度控制、温湿度调节三大维度，解析电子元器件生产中防静电无尘车间的关键环境控制要点。
一、静电防护：从源头阻断ESD风险

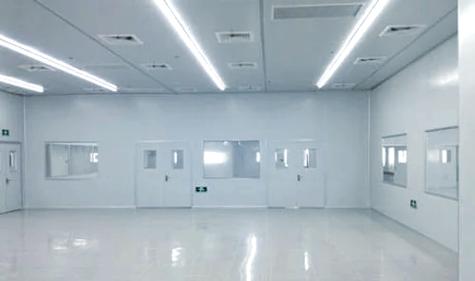

1.地面与墙面材料选择
防静电无尘车间需采用导电型PVC地板或环氧树脂自流平地面，表面电阻控制在10⁶~10⁹Ω，确保静电快速导流。墙面应使用防静电金属夹芯板或抗静电涂料，避免摩擦起电。
2.人员与设备接地系统
操作人员需穿戴防静电服、防静电鞋及腕带，并通过接地线实时释放人体静电。
生产设备、工装夹具需独立接地，接地电阻≤1Ω，防止设备运行中产生静电积累。
3.离子风除静电装置
在关键工序（如芯片贴装、焊接）区域安装离子风机，通过正负离子中和空气中的静电，消除元器件吸附微尘的隐患。
二、洁净度控制：分级管理应对不同工艺需求
1.洁净等级匹配工艺要求
根据电子元器件类型划分洁净区域：
百级区（ISO 5）：用于高精度芯片封装、光刻工序，每立方米空气中≥0.5μm颗粒数≤3520个。
千级区（ISO 6）：适用于PCB板组装、SMT贴片，颗粒数≤35200个。
万级区（ISO 7）：用于元器件存储、测试环节，颗粒数≤352000个。
2.空气循环与过滤系统
采用FFU（风机过滤单元）实现层流送风，风速控制在0.3~0.5m/s，避免涡流导致颗粒沉降。
初效（G4）、中效（F8）、高效（H14）三级过滤，对0.3μm以上颗粒截留效率≥99.97%。
3.压差梯度管理
通过正压差（相邻区域压差≥5Pa）防止外部污染侵入，同时设置气闸室缓冲人员/物料进出，减少开门时的气流扰动。
三、温湿度精准调控：平衡工艺与材料稳定性
1.温度控制（22℃±2℃）
高温会加速元器件氧化，低温则易引发材料脆化。半导体封装工序需严格控温，避免焊点虚焊或金线断裂。
2.湿度控制（45%~65%RH）
低湿环境（＜40%RH）：防止静电积累，但需警惕材料吸湿性降低导致的脆裂。
高湿环境（＞70%RH）：易引发金属氧化、PCB板吸潮变形，需通过除湿机与加湿器联动调节。
3.动态监测与报警系统
部署温湿度传感器与物联网平台，实时反馈数据至中控系统，超限自动触发报警并联动调整空调、除湿设备。
福建永科结语
防静电无尘车间的环境控制并非简单的“洁净”与“防静电”，而是通过材料科学、流体力学、电气工程的综合应用，构建一个与电子元器件生产工艺高度适配的“微环境”。从静电的毫秒级导流到颗粒的纳米级过滤，从温湿度的精准平衡到压差的动态管理，每一处细节都关乎产品良率与企业竞争力。在电子制造迈向更高精度的今天，防静电无尘车间已成为保障品质、提升效率的“隐形基石”。
