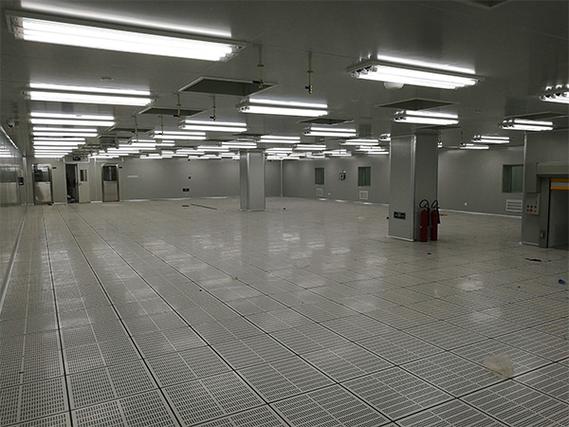

在半导体、精密电子等高技术产业中，百级电子净化车间作为核心生产环境，其洁净度需严格控制在ISO 5级（Class 100）以下，以避免微粒污染对产品良率的影响。然而，静电放电（ESD）作为另一类隐形威胁，可能引发电子元器件击穿、数据丢失甚至设备故障，导致直接经济损失。因此，防静电与ESD防护系统的设计需与洁净度控制同频推进，形成“洁净-防静电”双重保障体系。
一、ESD防护的系统架构设计
1.分层防护策略
地面系统：采用防静电环氧自流平或PVC地板，表面电阻控制在1×10⁶~1×10⁹Ω，确保静电及时导出。
墙面与天花板：选用防静电洁净板（如金属复合板），避免因摩擦产生静电积聚。
人员防护：要求操作人员穿戴防静电服、手套及鞋套，并通过手腕带或脚跟带接地，人体综合电阻需≤3.5×10⁷Ω。
2.接地网络优化
建立独立接地系统，接地电阻≤1Ω，避免与动力电接地混用，防止干扰。
车间内设备、工装台、货架等金属部件通过等电位连接带串联，形成闭环接地网络。
二、关键材料与设备的选型标准
1.防静电材料性能要求
地面材料：需通过SJ/T 11294-2018标准检测，具备耐磨、耐化学腐蚀特性。
包装材料：使用防静电屏蔽袋（表面电阻1×10⁴~1×10¹¹Ω）及防静电泡沫，防止运输中静电损伤。
2.ESD控制设备部署
离子风机：在关键工位（如芯片贴装、焊接）上方安装，中和空气中的离子，消除静电场。
静电监测仪：实时显示环境静电电压（建议控制在±100V以内），超限自动报警。
温湿度调控：维持相对湿度45%~65%，降低空气电阻率，加速静电泄放。
三、施工与运维管理要点
1.施工过程防静电控制
禁止在车间内使用普通塑料工具，改用防静电镊子、吸笔等专用工具。
装修材料进场前需进行静电衰减测试，不合格品严禁使用。
2.日常运维规范
清洁维护：使用防静电拖把及中性清洁剂，避免普通清洁剂导致材料表面电阻变化。
人员培训：定期开展ESD防护操作培训，考核通过后方可进入洁净区。
设备校准：每季度校验离子风机平衡电压（偏差≤±15V）及接地电阻值。
四、行业案例与数据支撑
某半导体厂商实践：通过优化接地网络，将产品ESD不良率从0.8%降至0.15%，年节约返工成本超200万元。
标准依据：参考IEC 61340-5-1及ANSI/ESD S20.20，确保设计符合国际规范。
福建永科结语
百级电子净化车间的ESD防护系统设计，是保障高精度电子制造“零缺陷”的核心环节。从材料选型到设备部署，从施工管控到运维监测，每一环节均需以数据为驱动、以标准为约束，构建全链条静电防控体系。
