在液晶电子制造领域，无尘车间的洁净度直接决定产品良率。而气流组织设计作为核心环节，若出现涡流或气流死角，会导致微粒积聚、交叉污染，甚至引发大规模生产事故。如何通过科学设计避免这一问题？本文从原理到实践，解析关键策略。
一、涡流与污染的成因：气流组织的“隐形杀手”
液晶电子无尘车间对空气洁净度要求极高（通常需达到ISO 5级甚至更高），而涡流的形成会直接破坏这一环境：
1.送风方式不合理：若采用传统散流器送风，气流易在障碍物（如设备、立柱）周围形成回流，导致微粒滞留。
2.回风口布局缺陷：回风口位置过低或数量不足，会使气流短路，无法有效带走污染颗粒。
3.温湿度梯度差异：车间内温度或湿度分布不均，会引发局部气流密度变化，形成涡流。
案例警示：某面板厂曾因回风口设计过密，导致气流在设备顶部形成漩涡，使0.3μm以上颗粒浓度超标3倍，直接造成当月良率下降15%。
二、核心设计策略：从“流动”到“可控”
1.送风系统优化：垂直单向流主导
采用FFU（风机过滤单元）满布设计：通过密集布置FFU，形成垂直向下的层流（速度0.3-0.5m/s），避免横向干扰。
优化送风速度梯度：靠近工作区的风速需稳定，避免因风速骤降导致微粒沉降；而顶部送风段可适当提高风速，增强气流穿透性。
2.回风口布局：动态平衡是关键

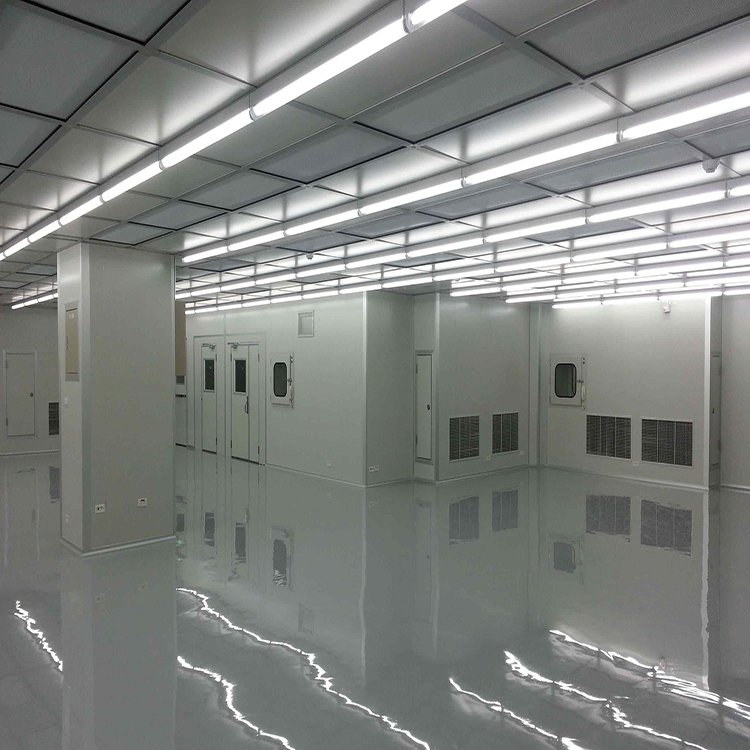

高位回风+地沟排风结合：在车间两侧墙壁上部设置回风口，底部设置地沟排风，形成“上吸下排”的立体循环，减少气流死角。
避免回风口直对送风口：防止送风与回风短路，确保气流路径覆盖整个工作区。
3.障碍物处理：导流与隔离
设备布局“顺流”原则：大型设备（如曝光机、涂布机）应沿气流方向排列，减少对气流的阻挡。
加装导流板：在设备顶部或拐角处安装弧形导流板，引导气流平滑过渡，避免涡流生成。
4.温湿度与压差控制：环境稳定的基石
分区温控：将车间划分为洁净区、准洁净区，通过独立空调系统控制温差≤2℃，防止热对流引发涡流。
正压梯度设计：从核心洁净区到外围区域，压差逐步降低（通常≥5Pa），防止外部污染侵入。
三、验证与维护：设计后的“持续保障”
1.CFD模拟先行：通过计算流体力学（CFD）软件模拟气流分布，提前识别涡流风险点。
2.定期检测调整：使用粒子计数器监测关键区域颗粒浓度，结合风速仪校准送风/回风参数。
3.人员与物料管理：严格控制人员走动路线，避免快速移动引发局部湍流；物料传输采用密闭通道，减少污染扩散。
福建永科结语
液晶电子无尘车间的气流组织设计，本质是“用流动对抗污染”的科学实践。通过垂直层流、动态回风、障碍导流等策略，可最大限度避免涡流形成，为高精度制造提供稳定环境。未来，随着智能化监控技术的融入，气流设计将迈向更精准、更自适应的新阶段。
