生物安全型无菌车间的排风HEPA过滤系统是防止危险微生物逃逸、保障人员与环境安全的核心屏障，其设计需严格遵循生物安全规范、空气动力学原理及消毒验证要求，关键要点如下：
一、核心设计原则：确保微生物零泄漏
1.HEPA过滤器性能要求
过滤效率：需达到99.97%以上（对0.3μm颗粒物），符合EN1822标准或中国GMP要求。
耐压性：过滤器边框需承受正负压交替（如-500Pa至+1000Pa），防止变形泄漏。
原位消毒兼容性：支持汽化过氧化氢（VHP）、甲醛或二氧化氯等气体消毒，且消毒后无残留腐蚀。
2.排风系统独立性
专用排风管道：禁止与送风系统共用管道，防止交叉污染。
负压控制：排风量需大于送风量10%-15%，维持车间负压状态（如-10Pa至-15Pa），防止污染物外泄。
二、关键设计要点：从布局到验证的全流程控制
1.HEPA过滤器位置选择
室内排风口处：优先安装于排风口末端，缩短污染空气在车间的停留时间。
双级过滤设计：
BSL-3实验室：室内排风口设第一道HEPA，室外排风口串联第二道HEPA。
BSL-4实验室：需在排风管道中增设第三道HEPA或高效空气过滤装置（HEPA+ULPA组合）。
2.排风管道设计
材质与密封性：采用304不锈钢满焊，厚度≥1.5mm，通过隔膜泵打压试验（泄漏率≤0.1%/h）。
防倒灌设计：在排风管道末端设置止回阀或中效过滤器，防止室外空气倒灌。
坡度与排水：管道坡度≥1%，底部设冷凝水排水口，避免微生物滋生。
3.消毒与检漏
原位消毒接口：在HEPA过滤器上下游设置消毒接口，支持VHP循环消毒（浓度≤8%，时间≤60分钟）。
检漏测试：
DOP检漏：使用气溶胶发生器检测过滤器整体泄漏率（≤0.01%）。
扫描检漏：对过滤器边框、接缝处进行PAO（聚α烯烃）扫描，泄漏率≤0.03%。
三、系统联动与安全冗余
1.压力梯度控制
定变风量阀：采用定送风、变排风控制方式，确保房间压力梯度稳定（如核心区-30Pa，缓冲间-15Pa）。
备用排风机：三级及以上生物安全实验室需设置备用排风机，自动切换时间≤30秒，维持负压连续性。
2.报警与应急
压差报警：实时监测房间压差，超限（如±5Pa）时触发声光报警。
紧急排风：配置应急排风装置，断电时自动启动，防止压力失衡。
四、典型应用场景与案例
1.BSL-3实验室排风系统
设计参数：排风量≥12次/小时换气，HEPA过滤器前设中效预过滤，延长HEPA寿命。
消毒方案：采用VHP循环消毒，配合生物指示剂（如嗜热脂肪地芽孢杆菌）验证6-log杀灭效果。
2.制药无菌车间排风系统
防爆设计：对易燃易爆物质区域，排风管道需设防爆阀，电机防爆等级≥Ex dIICT4。
热回收：利用排风余热预热新风，节能率≥30%。

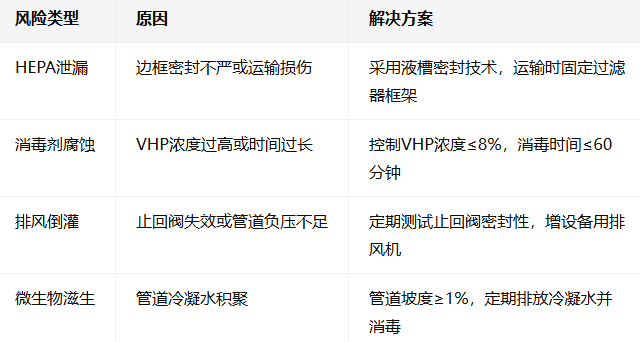

五、常见风险与规避措施
福建永科结语
生物安全型无菌车间的排风HEPA过滤系统设计需以**“零泄漏、可消毒、稳压差”**为核心，通过双级过滤、独立排风、原位消毒及智能联动控制，实现微生物的完全截留。实际工程中，需结合车间等级（如BSL-3/BSL-4）、工艺需求（如生物制品生产）及成本预算，选择VHP消毒、不锈钢管道等高可靠性方案，并严格遵循GMP、WHO《实验室生物安全手册》等规范进行验证。
