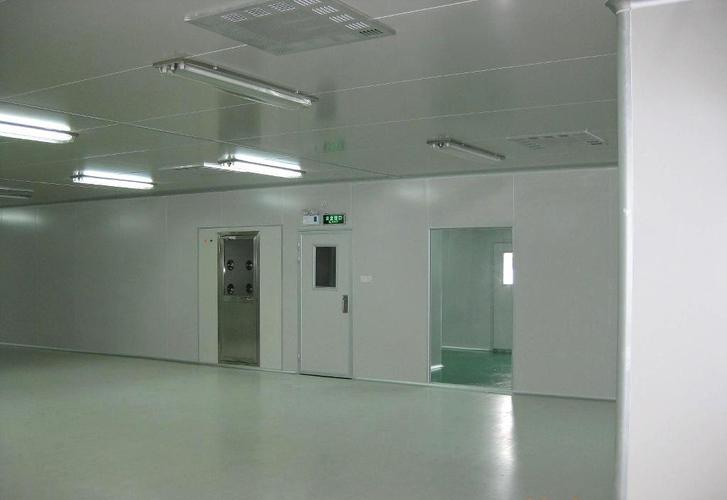

在芯片制造的微观世界里，洁净室是保障生产良率的核心战场。这里对尘埃粒子的控制需达到纳米级精度，任何微小污染都可能导致产品报废。然而，有一种“隐形杀手”常被忽视——静电。它虽无形无迹，却能在洁净室中引发连锁反应：吸附颗粒、击穿器件、引发设备故障，甚至造成整条生产线停摆。据统计，因静电导致的芯片缺陷占比高达15%-30%，而其控制成本仅占洁净室总投入的5%左右。本文将揭开静电在芯片生产中的危害机制，并探讨如何通过系统性防控将其转化为可控因素。
一、静电：芯片洁净室中的“无声刺客”
1.静电的产生：摩擦、感应与传导的“三重陷阱”
在芯片生产中，静电主要通过三种方式产生：
摩擦起电：人员走动、物料搬运、设备运转时，不同材料（如塑料、橡胶、衣物）摩擦产生静电，电压可达数千伏。
感应起电：带电物体靠近导体时，导体内部电荷重新分布，形成感应静电。
传导起电：人体或设备接触带电体后，电荷通过接触传导至芯片或敏感元件。
2.静电的危害：从颗粒吸附到器件击穿的“多级打击”
静电对芯片生产的影响贯穿全流程：
颗粒吸附：静电会吸引空气中带电的微粒（如0.1μm以上的尘埃），使其附着在晶圆表面，形成缺陷。
ESD（静电放电）击穿：当静电积累到一定阈值（通常为100-200V），会通过放电瞬间产生高温（可达数千摄氏度），击穿芯片内部的MOSFET、CMOS等敏感器件，导致功能失效。
设备干扰：静电放电产生的电磁脉冲（EMP）可能干扰精密设备的正常运行，引发测量误差或系统崩溃。
良率损失：据SEMI统计，静电问题每年给全球半导体行业造成数十亿美元的损失，尤其在先进制程（如7nm以下）中，静电敏感度呈指数级上升。
二、静电控制的“四大防线”：从源头到末端的系统性防控
1.人员管控：打造“无静电人体”
防静电服与鞋袜：采用导电纤维（如碳纤维、金属纤维）编织的防静电服，配合防静电鞋袜，形成人体与地面的导电通路，将静电泄放至大地。
手腕带与脚踝带：通过1MΩ电阻连接人体与接地端，限制静电放电速度，避免快速放电引发的器件损伤。
离子风枪与气嘴：在操作敏感元件前，使用离子风枪中和人体及工具表面的静电，确保操作环境“零静电”。
2.设备与工装：构建“低静电环境”
防静电材料应用：工作台、货架、周转箱等采用导电或耗散材料（表面电阻10⁵-10⁹Ω），避免静电积累。
设备接地与屏蔽：所有生产设备、仪器仪表必须可靠接地，并采用屏蔽电缆传输信号，减少电磁干扰。
自动化与隔离技术：通过机器人、机械臂等自动化设备减少人员直接接触，同时使用隔离舱、手套箱等装置将敏感工序与外界环境隔离。
3. 环境控制：维持“静电安全区”
温湿度调节：保持洁净室温度在22±2℃，湿度在45%-65%RH。湿度过低会加剧静电产生，湿度过高则可能导致设备凝露。
空气离子化：在洁净室中安装离子风机或离子棒，持续释放正负离子，中和空气中的静电电荷。
洁净度与气流控制：通过层流（Laminar Flow）设计确保空气均匀流动，避免涡流区静电积累，同时将颗粒物快速排出。
4.监测与预警：实现“静电可视化”
静电电压监测：在关键区域（如晶圆传送带、光刻机入口）安装静电电压监测仪，实时显示静电水平并设置报警阈值。
粒子计数器联动：将静电监测数据与粒子计数器联动，当静电超标时自动启动清洁程序或暂停生产。
ESD事件记录与分析：通过ESD事件记录仪捕捉放电瞬间的时间、位置、强度等信息，为工艺优化提供数据支持。
三、案例分析：某12英寸晶圆厂的静电控制实践
某国际领先晶圆厂在7nm制程量产初期遭遇良率波动，经排查发现，问题根源在于光刻工序中静电吸附导致的图案缺陷。该厂采取以下措施：
1.升级防静电材料：将光刻胶涂布机的工作台面更换为导电玻璃，电阻值从10¹²Ω降至10⁶Ω，静电泄放时间缩短至0.1秒。
2.优化离子风系统：在光刻机内部增设离子风嘴，将离子浓度从500个/cm³提升至2000个/cm³，中和效率提高75%。
3.强化人员培训：对操作人员进行ESD防护专项培训，考核通过率从80%提升至98%，违规操作减少90%。
实施后，该工序的静电相关缺陷率从0.3%降至0.05%，整体良率提升5%，年节约成本超2000万美元。
福建永科结语
静电控制是芯片生产中“小投入、大回报”的典型案例。通过构建人员、设备、环境、监测四位一体的防控体系，企业不仅能显著提升良率、降低成本，还能在先进制程竞争中占据先机。未来，随着芯片特征尺寸向1nm及以下迈进，静电敏感度将进一步升高，静电控制技术也将向智能化（如AI预测静电风险）、集成化（如与洁净室控制系统深度融合）方向发展。
