在半导体、集成电路及先进电子封装领域，无尘车间的洁净度与静电防护能力直接决定了产品的良品率与可靠性。封装过程中，微米级颗粒污染或静电放电（ESD）均可能导致器件失效，因此，构建同时满足ISO 14644-1洁净度标准与IEC 61340静电防护规范的无尘车间，成为行业核心需求。本文将从设计原则、关键技术及实施路径三方面，解析双重保障型车间的建设方案。
一、洁净度控制：从空间设计到气流组织的精细化管控
1.洁净等级分级设计
根据封装工艺需求，车间需划分不同洁净等级区域：
核心封装区：ISO 5级（Class 100），粒径≥0.1μm颗粒数≤3,520个/m³；
设备维护区：ISO 6级（Class 1,000），用于备件更换与设备调试；
物料缓冲区：ISO 7级（Class 10,000），作为洁净区与非洁净区的过渡。
设计要点：通过气密隔断、压差梯度（核心区＞缓冲区＞普通区≥10Pa）及互锁门系统，实现污染物的定向流动控制。
2.气流组织优化

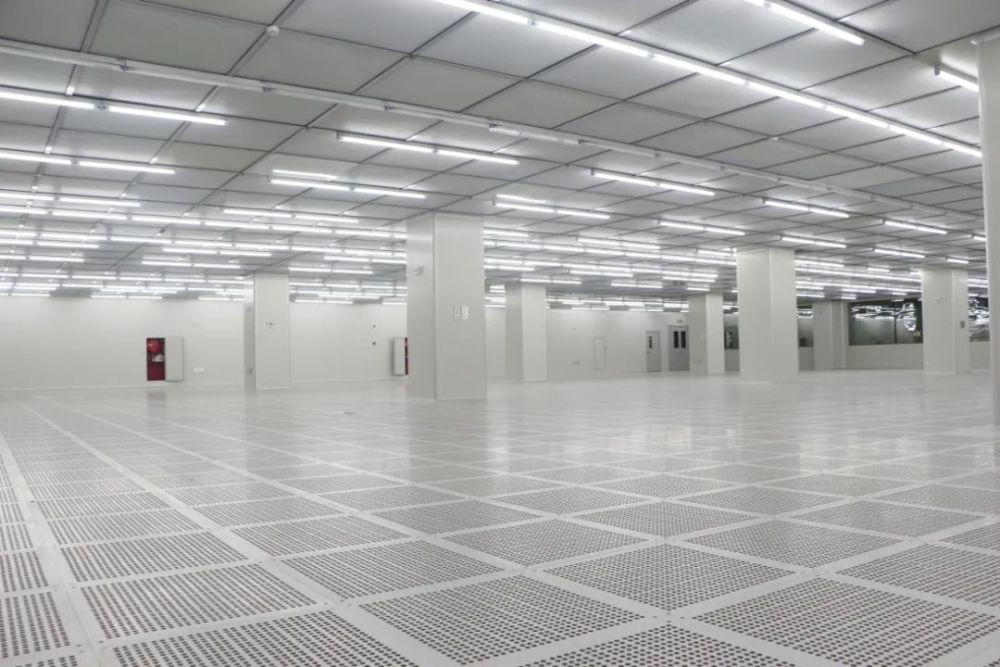

垂直层流（Unidirectional Flow）：在核心封装区采用FFU（风机过滤单元）+高架地板送风，确保气流均匀覆盖操作面，颗粒沉降速度＞0.2m/s；
局部百级（ISO 5）：在键合、塑封等关键工位设置层流罩，形成独立洁净微环境；
回风系统：采用侧下回风设计，避免气流短路，同时设置初效+中效+高效（HEPA）三级过滤，对≥0.3μm颗粒截留效率≥99.97%。
3.微污染源控制
材料选择：墙面采用环氧自流平+防静电PVC卷材，接缝处密封处理；顶棚使用岩棉夹芯彩钢板，避免纤维脱落；
人员净化：设置风淋室（30s吹淋周期）+气密性更衣室，人员着防静电连体服、手套及口罩进入；
设备防护：封装设备配备局部排风装置，减少挥发性有机物（VOCs）积聚；移动设备（如AGV小车）采用无尘轮设计。
二、静电防护体系：从接地网络到离子中和的全链条设计
1.静电产生机理与风险
封装过程中，材料摩擦（如引线框架与传送带）、人员走动及设备运行均可能产生静电，其电压可达数千伏，足以击穿MOS器件栅氧化层（厚度通常＜10nm）。因此，需构建“抑制-导泄-中和”三重防护机制。
2.防静电地面系统
导电型环氧地坪：表面电阻1×10⁵~1×10⁹Ω，通过铜箔网格（间距≤6m）接地，确保静电快速导泄；
防静电踢脚线：高度150mm，与地面、墙面形成连续导电通路，避免边缘放电。
3.设备与工装接地
设备接地：所有金属设备外壳通过独立接地线（截面积≥4mm²）连接至等电位接地端子箱，接地电阻≤1Ω；
工作台接地：采用防静电桌垫（表面电阻1×10⁶~1×10⁹Ω）并铺设接地扣，配合腕带接地（电阻≤1MΩ）；
货架与推车：金属框架通过导电轮或拖地链接地，避免物料搬运中静电积累。
4.离子化中和技术
局部中和：在封装设备上方安装高频脉冲式离子风机，风速0.3~0.5m/s，离子平衡电压≤±15V；
空间中和：在ISO 5级区域设置天花板嵌入式离子棒，覆盖范围≥3m，中和效率≥95%（针对1000V静电场）；
实时监测：配备静电场测试仪，在关键工位设置报警阈值（如±50V），联动离子风机自动启停。
三、双重保障体系的协同实施路径
1.设计阶段：仿真模拟与标准对齐
利用CFD（计算流体力学）软件模拟气流分布，优化FFU布局与回风口位置；
参照IEC 61340-5-1标准，绘制车间静电敏感度分区图（SSA），标识高风险区域；
集成BIM（建筑信息模型）技术，实现洁净管道、接地网络与建筑结构的碰撞检测。
2.施工阶段：过程管控与材料验证
洁净室密封性测试：采用压差衰减法，确认气密性≤0.5Pa/min（ISO 14644-3）；
防静电材料检测：使用表面电阻测试仪抽检地坪、桌垫等材料，确保参数符合设计要求；
离子风机校准：每季度委托第三方机构检测离子平衡电压与中和效率，出具CMA认证报告。
3.运维阶段：智能化监测与预防性维护
部署洁净度在线监测系统（PMS），实时采集颗粒计数、温湿度及压差数据，超标自动报警；
建立静电防护设备台账，记录离子风机滤网更换周期（通常≤2000小时）、防静电服清洗频次（每周1次）；
开展年度ESD审核，依据ANSI/ESD S20.20标准评估防护体系有效性，输出改进计划。
四、案例应用：某12英寸晶圆封装车间实践
某半导体企业新建的ISO 5级封装车间，通过以下措施实现双重保障：
洁净度：采用“FFU+湿式除尘”组合工艺，颗粒浓度较传统设计降低30%；
静电防护：全车间铺设导电型环氧地坪，离子风机覆盖率100%，产品良率提升1.2%；
能效优化：通过热回收装置回收排风余热，综合能耗降低18%。
福建永科结语
封装电子无尘车间的建设需以“洁净度为基础、静电防护为延伸”，通过分级设计、气流优化、材料管控及智能监测等技术手段，构建全流程防护体系。未来，随着AIoT（人工智能物联网）技术的发展，无尘车间将向“自感知、自诊断、自优化”方向演进，为高端电子制造提供更可靠的品质保障。
