在光电传感器、CMOS/CCD图像传感器的固晶、绑定等核心工艺段，洁净车间的环境控制直接决定了产品的良率与可靠性。N5级（ISO 5级，对应旧版美标Class 100）无尘车间是此类高精密工艺的标准配置，任何微小的悬浮粒子、静电、温湿度波动都可能导致芯片成像坏点、固晶偏移、绑定虚焊等不可逆的质量问题。本文结合行业规范与实际工程经验，梳理N5级无尘车间的验收核心标准，为相关项目建设与验收提供参考。
一、洁净度核心指标验收
洁净度是无尘车间最核心的验收指标，需严格按照ISO 14644-1标准进行检测，确保静态、动态工况下均满足N5级要求。
1. 悬浮粒子浓度：不同粒径粒子的最大允许浓度需严格控制，具体标准如下：
| 粒径 | 最大允许浓度（个/m³） |
|------|----------------------|
| ≥0.1μm | ≤100,000 |
| ≥0.5μm | ≤3,520 |
| ≥5.0μm | ≤29 |

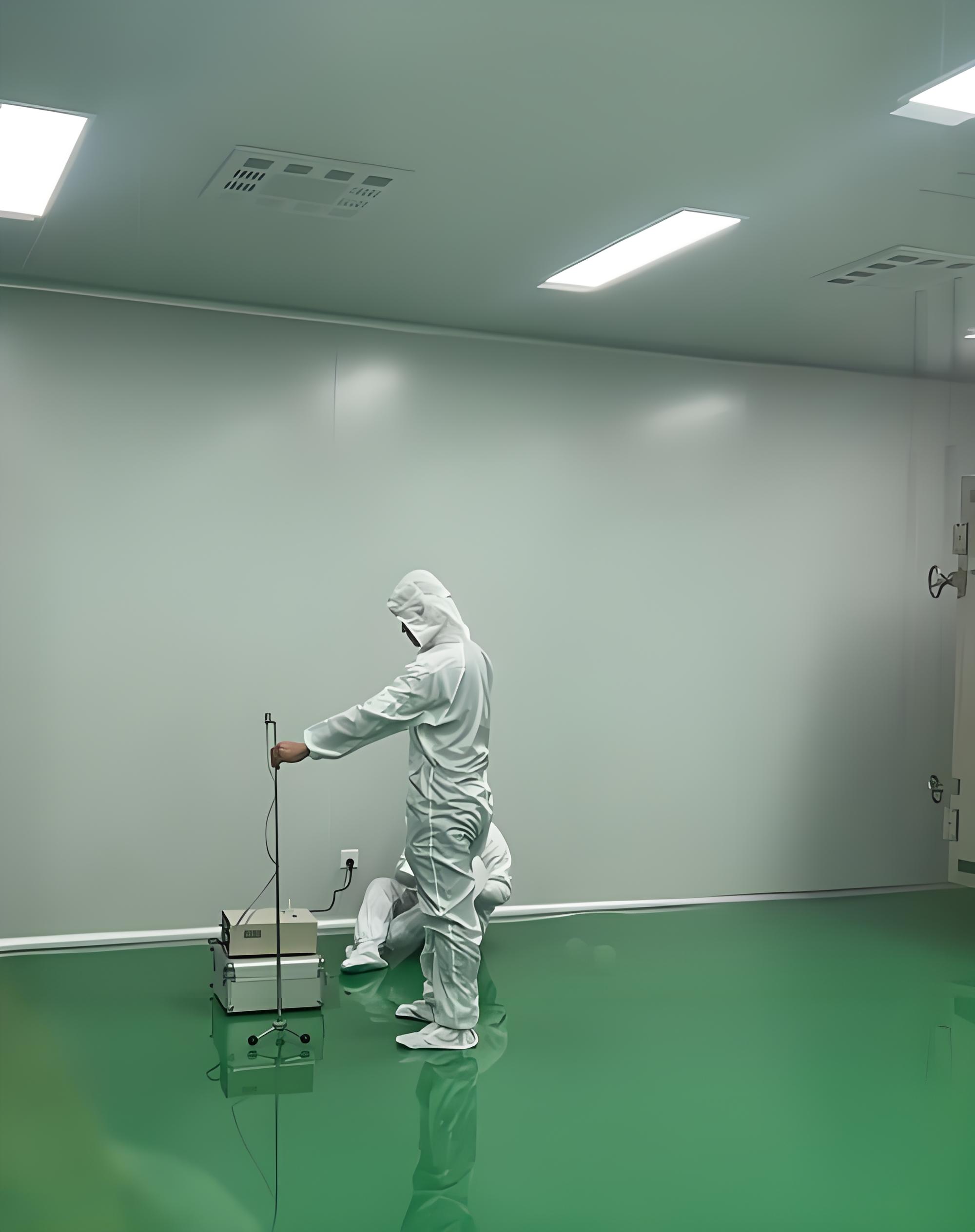

检测要求：采样点需覆盖固晶机、绑定机、物料暂存区、芯片暴露作业区等所有核心工位，采样量需满足标准规定的最小采样体积，连续3次检测数据均需达标，不得出现单点超标情况。
2. 高效过滤器检漏：所有HEPA/ULPA高效过滤器需进行PAO/DOP检漏测试，泄漏率≤0.01%，确保无局部漏点，避免未过滤的空气直接进入洁净区。
3. 自净时间：车间受污染后，从ISO 8级恢复到ISO 5级的时间需≤15分钟，验证空气净化系统的应急净化能力，确保生产过程中突发污染能快速消除。
二、环境参数控制标准
CMOS/CCD芯片对温湿度、压差、气流组织等环境参数极度敏感，需精准控制以保障工艺稳定性。
1. 温湿度控制：温度需稳定在22±1℃，相对湿度控制在45%~55%±5%RH。温度偏差过大会导致固晶胶固化异常、芯片热胀冷缩偏移；湿度过低易产生静电击穿芯片，过高则会导致材料吸湿变形，影响固晶与绑定精度。
2. 压差控制：洁净区与非洁净区之间压差≥10Pa，不同洁净等级相邻区域压差≥5Pa，特殊化学药剂暂存区需维持负压，防止污染扩散至核心作业区。
3. 气流组织：采用垂直单向流设计，截面风速控制在0.45±0.1m/s，确保气流均匀覆盖所有作业面，无涡流、死角，使微尘能快速被过滤系统带走，避免粒子在芯片表面沉积。
三、防静电与微振动控制
静电与微振动是CMOS/CCD工艺的两大“隐形杀手”，验收时需作为必检项严格把关。
1. 防静电指标：
· 地面、墙面、工作台面表面电阻需控制在10⁶~10⁹Ω；
· 摩擦电压≤100V，需配备离子风机、静电消除棒等中和装置，所有设备、货架、人员穿戴均需做可靠接地。
CMOS/CCD芯片属于静电敏感器件，静电放电会直接造成芯片内部电路不可逆损伤，该指标为验收核心项，不得妥协。
2. 微振动控制：固晶、绑定设备作业区域地板振动速度≤12.5μm/s，天花板悬挂系统固有频率＞15Hz，避免振动导致固晶偏移、绑定焊点虚焊，影响产品可靠性。
四、施工与配套设施验收要求
1. 围护结构：墙面、天花板采用电解钢板+环氧树脂涂层或洁净彩钢板，无裂缝、无积尘死角；地面采用防静电PVC或环氧自流坪，所有接缝处做密封处理，避免粒子藏匿。
2. 照明系统：采用洁净室专用LED灯具，防护等级≥IP54，作业面照度≥500lx，无频闪、无紫外线辐射，避免对光敏的CCD/CMOS芯片造成曝光损伤。
3. 人员物料净化：风淋室风速≥20m/s，吹淋时间≥15秒；传递窗配备互锁装置和紫外杀菌功能，所有进入车间的物料需经过清洁处理，避免外部污染带入。
4. 噪声控制：作业区域噪声≤65dB(A)，避免影响操作人员精细作业，保障生产效率。
五、验收流程与依据标准
1. 验收流程：需分三个阶段依次进行，空态测试（施工完成后，无设备无人员）→静态测试（设备就位无运行）→动态测试（模拟生产满负荷运行），三个阶段均需连续72小时达标方可验收通过，确保车间在不同工况下均能满足工艺要求。
2. 核心依据标准：
· ISO 14644-1/3：洁净室分级与测试方法；
· GB 50472-2008《电子工业洁净厂房设计规范》；
· GB 50073-2013《洁净厂房设计规范》；
· IEC 61340-5-1：静电控制标准。
结语
N5级无尘车间的验收是CMOS/CCD光电传感器生产工艺的重要保障，只有严格把控各项指标，才能从源头提升产品良率，降低生产成本。希望本文能为相关从业者提供实用的参考，助力高精密电子制造项目的顺利落地。
