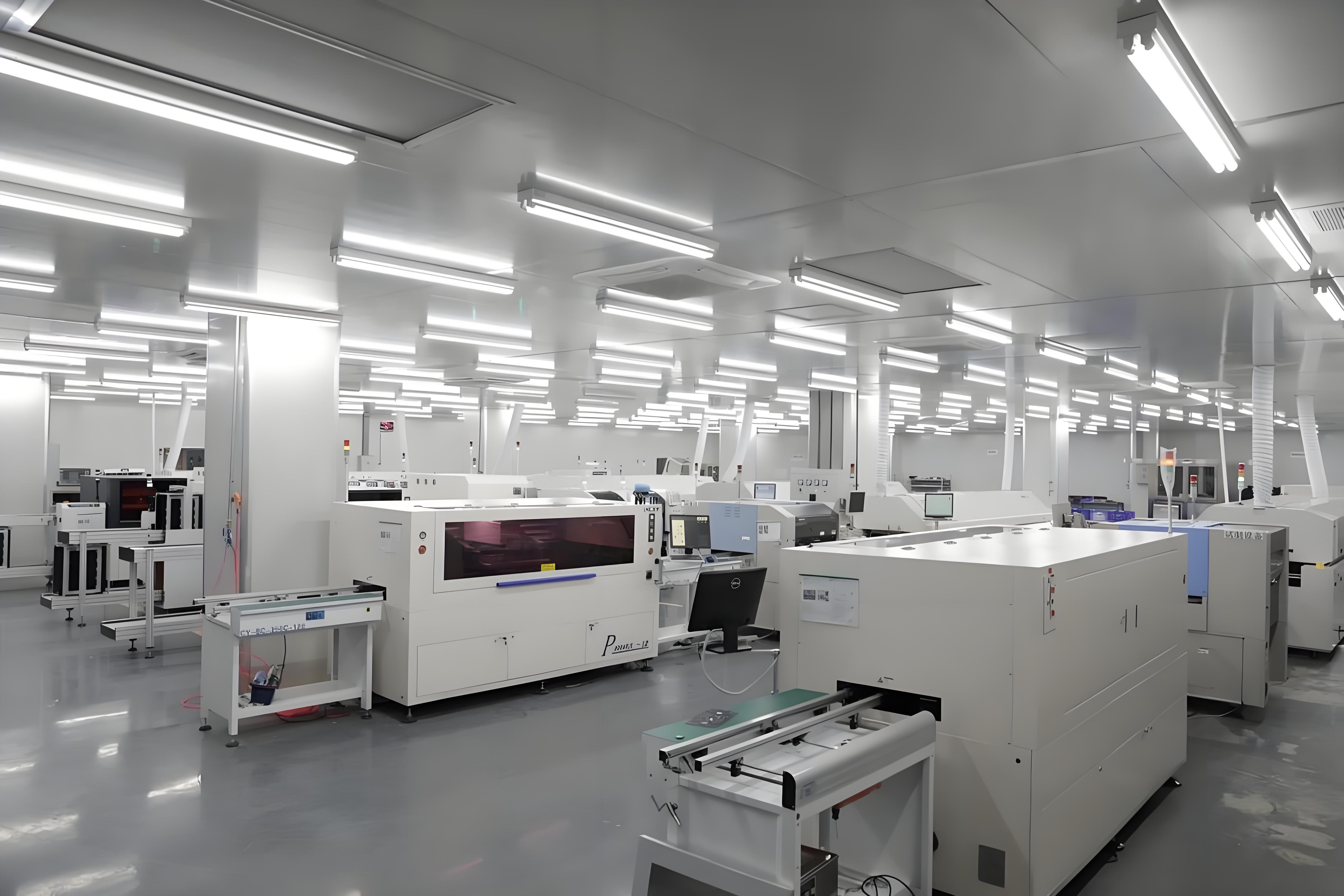

在电子产业高速迭代的当下，PCB 电路板作为电子产品的 “骨骼神经”，其生产精度、良率、稳定性，完全依赖高标准无尘车间环境。
PCB 制程工序复杂，干湿工艺交叉、酸碱废气多、静电敏感、粉尘管控极严，是净化工程中难度最高、细节最繁琐的行业场景之一。
很多车间投入使用后出现：洁净度不达标、温湿度波动大、板面氧化、细线路不良、静电击穿、交叉污染等问题，大多源于前期建设设计不规范。
今天，我们结合GB 50472 电子洁净厂房规范与多年 PCB 车间施工经验，详解PCB 无尘车间八大建设难点与落地解决方案。
01 干湿制程交叉，极易产生交叉污染
PCB 车间最大痛点，就是干区、湿区共存。
曝光、LDI、AOI、检测属于高洁净干区；蚀刻、电镀、棕化、沉金属于湿制程，持续产生水汽、酸雾、微粒。
干湿区域相邻极易出现气流串扰、压差倒置、积尘死角，直接导致线路短路、板面瑕疵。
解决方案
• 采用梯度洁净分区设计，高洁净区→缓冲间→湿制程区逐级降压，保证正压梯度。
• 湿制程区域独立密闭隔间 + 槽边负压排风，酸雾就地收集不外溢。
• 干湿区间设置互锁缓冲气闸，杜绝直通开门造成气流混乱。
• 干湿系统风管完全独立，不共用、不串风。
02 温湿度敏感极高，细微波动影响良率
PCB 干膜、光刻胶、板材对温湿度极其敏感：
• 温度偏差大 → 对位偏移、曝光不良
• 湿度过高 → 板面受潮氧化、发白、发霉
• 湿度过低 → 静电飙升、击穿精细线路
解决方案
• 干区核心工段采用恒温恒湿净化空调 + 转轮除湿系统，稳定控制：温度 22±1℃、湿度 45%–55%。
• 独立分区控温，湿区不占用洁净空调负荷。
• 围护结构整体保温防潮，杜绝墙体、吊顶结露返潮。
• 多点传感实时监测，PID 智能调节，减少温湿度波动。
03 静电 ESD 管控难，精细线路易损坏
PCB 属于高静电敏感制程，摩擦、空气干燥、地面不导静电，都会造成：
细线路击穿、开路、吸附粉尘、批量不良。
多数工程只做防静电地板，忽略整体等电位系统，治标不治本。
解决方案
• 全域防静电系统：防静电地坪、墙板、工作台、周转车全部统一接地。
• 关键工位配置离子风机、离子风枪，中和静电残留。
• 入口设置静电检测，人员必须穿戴全套防静电洁净服。
• 保持车间合理湿度，从源头抑制静电产生。
04 酸碱废气腐蚀、AMC 分子污染难处理
PCB 化镀、蚀刻工序持续产生酸性、碱性雾气，不仅腐蚀设备滤网，还会形成肉眼不可见的分子污染物（AMC），导致曝光虚边、线路缺陷。
普通除尘无法解决化学污染问题。
解决方案
• 所有化学槽位槽边负压收集，就近捕集废气。
• 酸、碱废气分路独立管道输送，分别进入喷淋塔治理。
• 高洁净区域新风增设化学过滤模块，去除气态酸碱分子。
• 湿区风管、设备采用防腐 PP/316L 材质，防腐蚀、防老化。
05 人、物流杂乱，外源粉尘持续带入
无尘车间最大污染源，80% 来自人员与外包装物料。
很多车间因动线设计混乱，造成粉尘反复带入，洁净度难以稳定。
解决方案
• 严格执行人流、物流、废物流三分离单向动线。
• 物料必须外区拆包、擦拭除尘后再进入货淋 / 传递窗。
• 传递窗电气互锁，杜绝双向开门、气流倒灌。
• 所有外包装、纸箱禁止进入洁净生产区。
06 围护结构易积尘、难清洁、易开裂
普通彩钢板拼接缝隙多、阴阳角直角、密封不到位，长期积灰、藏污纳垢，后期清洁维护成本极高。
解决方案
• 采用无尘专用阻燃彩钢板，表面光洁不产尘、不吸附粉尘。
• 所有阴阳角圆弧 R 角处理，无死角、易清洁。
• 所有穿墙管线、板材拼缝满缝密封封堵。
• 干湿区域地面差异化选材：干区防静电、湿区耐酸碱防腐。
07 施工粉尘管控难，竣工洁净度难达标
PCB 洁净车间对施工工序要求极高，工序颠倒、收尾脏乱，会导致粒子数长期超标、验收反复不通过。
解决方案
• 严格遵循自下而上施工顺序：地坪→墙板→吊顶→风管→设备→高效滤网最后安装。
• 施工全程分区保洁，禁止现场打磨、干切割。
• 竣工后进行多轮精细化无尘清洁 + 72 小时连续吹扫，稳定洁净度后再验收。
08 系统能耗高、运维压力大
PCB 无尘车间多为24 小时不间断运行，FFU、恒温恒湿、除湿、排风系统能耗高，若设计不合理，后期运维成本极高。
解决方案
• 风机、风柜配置变频节能系统，按需调节风量压差。
• 精准计算新风量、排风量，避免过度能耗。
• 搭建智能环境监控系统，实时监测粒子、温湿度、压差、设备状态。
• 建立滤网、设备、风管标准化更换维护台账。
福建永科结语
PCB 无尘车间，不是简单的装修，是精密工艺生产环境的系统工程。
干湿隔离、静电防护、化学污染治理、气流组织、动线规划、密封工艺，每一项细节，都直接决定产品良率与企业产能。
福建永科深耕电子净化工程领域，专注PCB、SMT、半导体、光电、精密电子无尘车间一站式设计、施工、调试、验收整体解决方案，适配千级、万级、十万级全等级洁净需求，助力企业合规投产、稳定生产、降本增效！
