半导体产业的制程精度已迈入 2nm 时代，生产过程对环境的敏感度达到极致 ——14nm 以下芯片制造中，0.05μm 级颗粒物、1V 静电即可导致器件永久失效，而电压暂降、微震动等隐性干扰会造成晶圆报废率提升 0.5% 以上。半导体生产车间专用防静电电子净化车间，不仅是满足光刻、离子注入、薄膜沉积等核心工艺的基础，更是保障产品良率与稳定性的 “生命线”。本文基于 SEMI F47、ISO 14644-1、GB 50944-2013 等国际与国家标准，系统拆解车间建设的核心要求，并结合典型应用案例，解析技术落地路径与实践价值，为半导体企业提供可参考的建设蓝图。

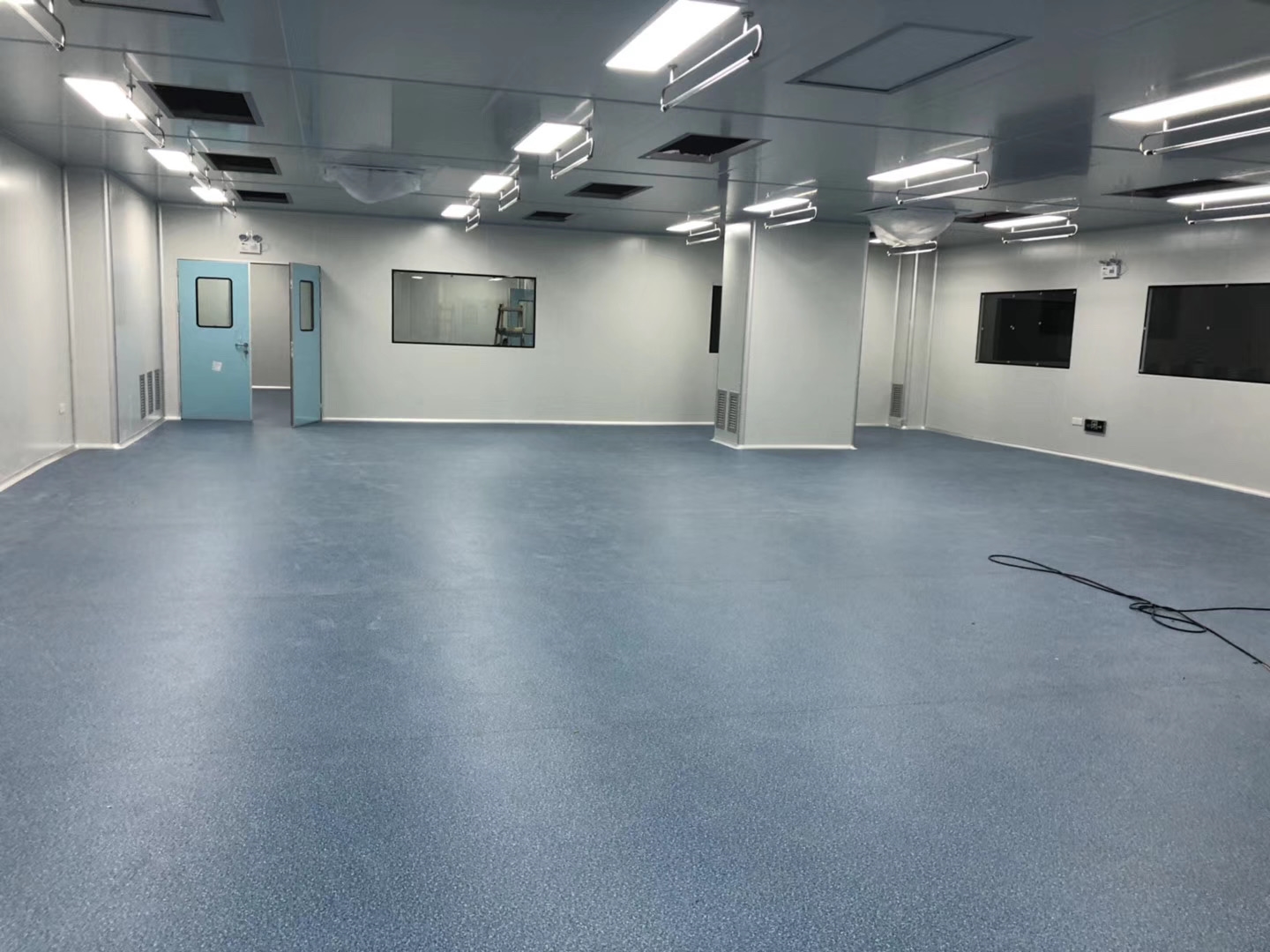

1.洁净等级分级管控：
先进制程（7nm 以下）：需达到 ISO 2 级洁净标准，每立方米空气中 0.1μm 以上颗粒物≤100 颗，核心工艺区（如 EUV 光刻区）采用垂直单向流设计，风速稳定在 0.45±0.1m/s，确保污染物无死角清除；
成熟制程（28nm-90nm）：按 ISO 3 级标准建设，0.1μm 级颗粒物≤1000 颗 / 立方米，支持区采用非单向流，换气次数≥60 次 / 小时。
所有区域需每季度进行 PAO 检漏，过滤器泄漏率 1%，每年强制更换 ULPA 高效过滤器（过滤效率≥99.9995%@0.12μm）。
2.全场景静电防护体系：
接地系统：采用 “铜箔网格 + 独立接地极” 设计，地面下铺设 1m×1m 铜箔网络，所有金属设备、构件通过≥2.5mm² 铜芯线接地，核心区接地电阻工作台面经 470kΩ 限流电阻接入，表面电阻控制在 10⁴-10⁶Ω，符合 ANSI/ESD S20.20 与 GB 12158-2006 规范；
材料防护：地面选用防静电环氧自流平（厚度≥2mm，电阻 1×10⁶-1×10⁹Ω），墙体采用 304 不锈钢板（导电涂层电阻≤1×10⁹Ω），周转设备选用导电级 PP 材质，包装采用金属化薄膜屏蔽袋，摩擦静电电压≤100V；
离子中和：生产线上每 2.5 米配置高频离子风机，离子平衡度 ±30V，物料传递窗内置离子风嘴，中和时间≥3 秒，确保车间环境静电电压≤30V（先进制程）或≤50V（成熟制程）。
1.电压暂降抗扰能力（SEMI F47 认证）：
半导体设备必须通过 SEMI F47 认证，确保在电网波动时稳定运行 —— 电压降至标称值 50% 时，设备需持续工作≥0.2 秒；降至 70% 时≥0.5 秒；降至 80% 时≥1 秒。车间供电系统需配置 UPS 不间断电源与电压稳压器，输入电压范围覆盖 85-264VAC，纹波噪声≤50mV，避免电压波动导致工艺中断或芯片损坏。
2.防微震与温湿度精准控制：
微震要求：核心设备区（如光刻机、离子注入机）地面采用隔震设计，振动频率、振幅厂区周边需部署专用地震监测台网，实现微震动实时预警，应对远场大震长周期面波干扰；
温湿度控制：温度稳定在 22±0.5℃（先进制程）或 22±1℃（成熟制程），相对湿度 45%-60% RH—— 湿度低于 40% 时启动超声波加湿（去离子水），高于 60% 时触发除湿，波动幅度≤±3%，避免静电积累与结露风险。
3.化学污染与安全防控：
化学过滤：配置活性炭 + 化学吸附过滤器，针对性去除 VOCs、酸碱气体，车间 TVOC 浓度 ³，防止化学物质腐蚀芯片引脚并加剧静电产生；
防爆与报警：化学品储存区按爆炸危险 2 区设计，配备可燃气体检测仪与紧急切断阀，响应时间 < 1 秒，符合 NFPA 55 标准；同时设置静电危险警示标志，严格执行人员防静电培训与定期检查制度。
1.分离式通道设计：人员经 “更衣 - 静电检测 - 风淋” 三重流程进入，风淋室风速≥25m/s，吹淋时间≥20 秒，强制清除人体静电与尘埃；物料通过防静电传递窗或自动传输系统运输，避免交叉污染。
2.结构密封与压差控制：洁净区与非洁净区维持 10-15Pa 正压，高洁净度区对低洁净度区额外增加 5Pa 压差，门窗采用密封式设计，接缝用低 VOC 硅胶填充（VOC 释放量 /m³），防止外部污染与静电倒灌。
某头部半导体企业 7nm 芯片车间，按 ISO 2 级洁净标准与 SEMI F47 认证要求建设：核心区接地电阻控制在 0.8Ω，配置 EUV 专用隔震地面（振动振幅 < 0.8μm），全流程部署离子中和系统与 EMS 中央监控。应用后，车间静电导致的芯片失效占比从 8% 降至 0.3%，晶圆良率从 83% 提升至 96%，年减少经济损失超 2 亿元。
某半导体封装测试车间，聚焦防静电与化学污染控制：采用 “接地网络 + 离子风机 + 防静电材料” 三重防护，配置化学过滤器去除蚀刻液挥发物，TVOC 浓度稳定在 35μg/m³ 以下。通过该配置，器件隐性损坏率从 10% 降至 1.2%，返工成本降低 58%，生产效率提升 22%，完全满足汽车电子、物联网芯片的生产要求。
三星（中国）半导体西安工厂，在车间建设中引入定制化地震预警系统，厂区周边部署 3 个专用监测站，实时捕获微震动数据，结合隔震地面设计，有效应对远场大震长周期面波干扰。应用后，地震导致的生产线停机时间从平均 4 小时缩短至 15 分钟，设备故障率降低 70%，为连续生产提供了可靠保障。
半导体生产车间专用防静电电子净化车间的建设，是 “洁净控制、静电防护、设备抗扰、安全保障” 的多维协同工程，其核心在于精准匹配制程需求与行业标准。企业需以 ISO、SEMI、GB 等规范为基础，结合自身工艺特点，从洁净等级、静电防护、防微震、化学污染控制等方面进行定制化设计，同时注重智能化监测与长效运维。随着半导体制程向更小尺寸迭代，未来车间建设将更聚焦 “极致洁净、精准防控、绿色节能”，模块化建造、AI 智能调控、晶圆隔离技术等创新方案将逐步普及。唯有坚守严苛的建设标准，才能为半导体产业的高质量发展筑牢环境基石，助力企业在全球竞争中占据核心优势。
