一、设计依据与标准

本设计严格遵循以下国家及行业标准：

· 《洁净厂房设计规范》（GB 50073-2013）

· 《电子工业洁净厂房设计规范》（GB 50472-2008）

· 《洁净室施工及验收规范》（GB 50591-2010）

· ISO 14644-1《洁净室及相关受控环境——空气洁净度分级》

二、N6级无尘车间核心参数

N6级（ISO 6级，对应传统千级）无尘车间需满足以下核心环境参数：

· 洁净度：每立方米空气中≥0.5μm的粒子数≤35,200个，≥5.0μm的粒子数≤293个。

· 温湿度：温度控制在22±1℃，相对湿度45%±5%（精密光学工艺要求）。

· 压差：相邻洁净室之间≥5Pa，洁净区对非洁净区≥10~15Pa。

· 噪音：非单向流洁净室≤60dB(A)，单向流洁净室≤65dB(A)。

· 照度：操作面≥300lux，检验区域≥500lux。

三、平面布局设计

遵循"单向流+分区隔离"原则，按工艺流线划分功能区：

· 核心工艺区（镀膜上下料区）：ISO 6级（千级），设置贯穿式百级作业台（ISO 5级）作为物料流转通道，连接清洗、镀膜、检测各工位，减少物料在不同洁净度区域流转的污染风险。

· 前处理与清洗区：ISO 6级（千级），配置超声波清洗机、纯水冲洗槽、热风循环烘箱，重点控制湿度防镜片氧化。

· 辅助区：包括风淋室（人员净化）、传递窗（物料净化）、特气房（独立防火分区）、设备机房等。

各功能区之间设置气闸室或更衣缓冲间（双层互锁门+风淋通道），人流通道与物流通道严格分离，避免交叉污染。

四、暖通空调系统（HVAC）设计

HVAC系统是洁净车间的核心，需满足以下要求：

· 过滤系统：采用初效（G4）、中效（F8）、高效（H13/H14）三级过滤。高效过滤器对0.3μm粒子过滤效率≥99.97%，安装于末端送风口。

· 气流组织：千级区采用顶送风、侧下回风的非单向流，换气次数≥50次/小时；百级作业台采用垂直单向流，风速0.45±0.1m/s。

· 温湿度控制：MAU（新风机组）负责处理新风湿度和正压，采用转轮除湿；AHU（循环机组）负责温湿度控制，精度±0.5℃/±5%RH。

· FFU配置：千级区及百级作业台上方配置FFU（风机过滤单元），末端过滤效率H14（99.995%@0.3μm）。

五、建筑装饰系统设计

装修材料需满足"不产尘、不积尘、耐腐蚀、易清洁"要求：

· 墙体与吊顶：采用50mm厚岩棉/玻镁手工彩钢板（A级防火，防结露），墙板连接处采用圆弧角（R≥50mm）处理，无积尘死角。吊顶承重设计需满足FFU及风管检修荷载（≥150kg/m²）。

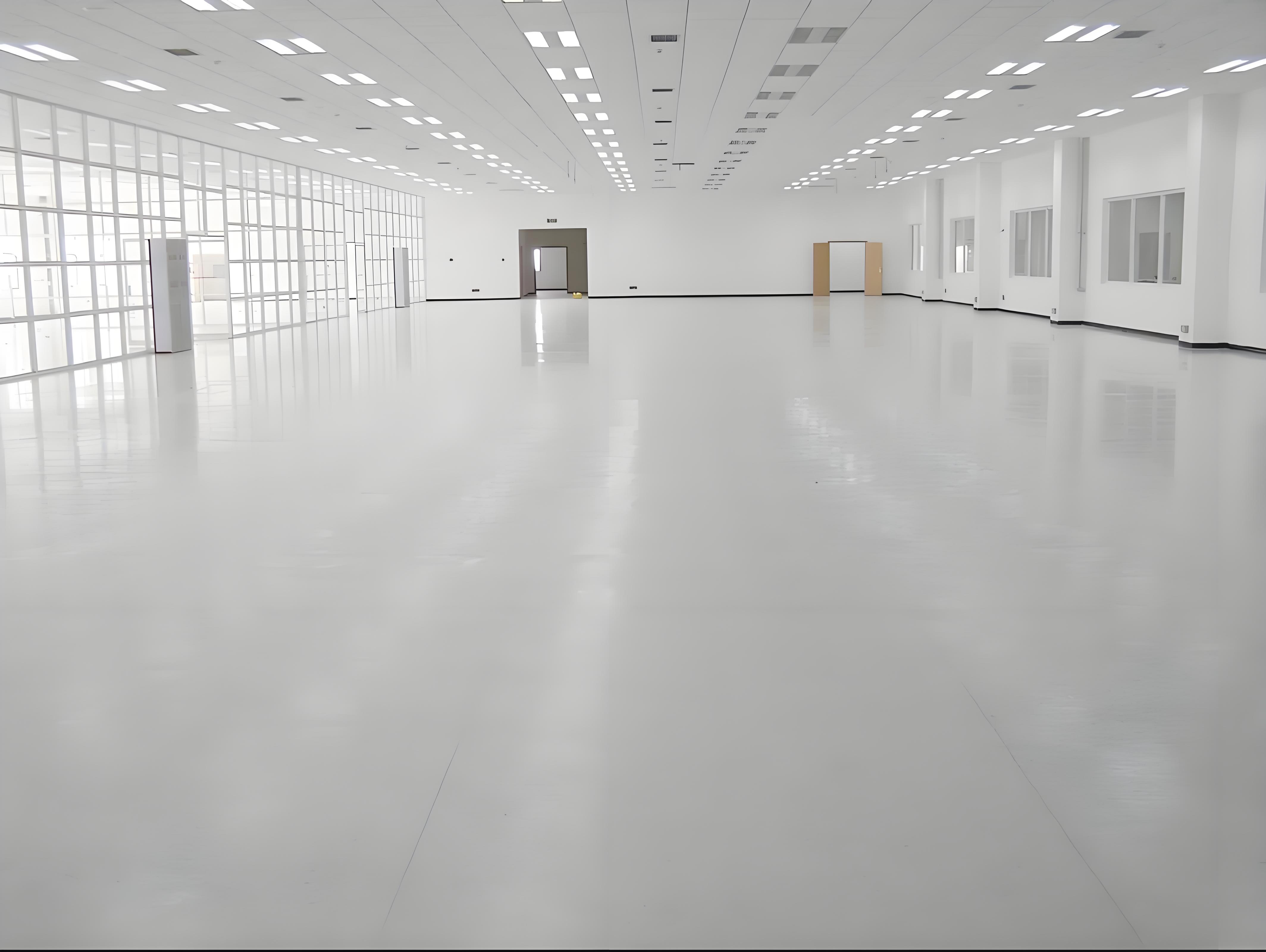

· 地面系统：千级/百级区采用3mm厚防静电环氧自流平（表面电阻10⁶~10⁹Ω），无缝拼接，耐磨抗压。设备区针对镀膜机增加防震基座，地面做减震沟处理。

· 门窗：净化密闭门（带观察窗），双层中空钢化玻璃窗（与墙面齐平），确保气密性。

六、电气与工艺管道设计

· 电气系统：照明采用净化平板灯，照度≥500Lux；镀膜机需配置稳压电源及独立接地（接地电阻<1Ω）。

· 工艺管道：特气（氩气、氧气等）采用SUS316L BA级不锈钢管，双套管设计，设VMB/VMP分配箱及气体侦测报警；镀膜机需工艺冷却水，设独立循环系统，水温精度±0.1℃；干泵/分子泵排气至室外，设消音器。

七、施工与验收要求

· 施工流程：进场准备→放线定位→吊顶/墙龙骨安装→隐蔽工程（风管/水电/工艺管）→彩钢板安装→地面处理→高效过滤器安装→设备搬入→系统调试→洁净检测→竣工验收。

· 关键节点：彩钢板安装必须保证气密性，所有拼接缝隙需打中性硅胶；特气管道必须由持证焊工进行自动轨道焊接，并进行氦检漏；安装FFU前，车间必须进行三次彻底吸尘清洁。

· 验收标准：依据GB 50591-2010《洁净室施工及验收规范》，进行空态、静态、动态三种状态的检测，重点检测尘埃粒子数、温湿度、压差、风速、噪音等参数。

八、设计注意事项

· 过滤等级选择：高效过滤器是洁净度的最后一道防线，H13和H14过滤效率差异显著，精密光学工序建议选用H14级别。

· 压差梯度控制：从高洁净区到低洁净区，压差需逐级递减，形成"压力梯度"，防止低洁净区脏空气倒灌。

· 设备升级预留：光学镜头生产工艺迭代快，设计时需预留设备升级空间，避免后期改造困难。
