根据实际生产流程设置相对应的功能室,以及将人流物流趋势与运行效率综合考虑是十万级无尘车间的布局要点。首先,需要确定洁净区、非洁净区和洁净区的洁净度等级;其次,确定对应的通风量或断面风速;最后,放置回风口,规划洁净送风机组(例如:尺寸、朝向、风机空调选型等等),以及回风风道等。

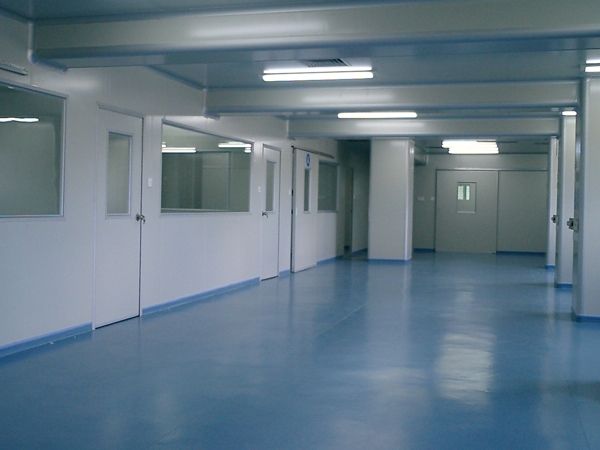

1、洁净室的布局
十万级无尘车间一般包括无尘区、准无尘区和辅助区。
十万级无尘车间的平面布置有下列几种方式:
a、波纹游廊:游廊是否设窗由现场决定,游廊亦是可以观景的,或者放置一些设施。如果有直热就须是双层密封的外窗。 b、内走廊:这种是走廊位于内部而无尘车间位于外围。它的无尘程度普遍较高,甚至与无尘车间处于同一水平。
c、中心:若是想节能,避免室外气候对无尘区的影响,降低冷热能耗,就可以让无尘区居中,周围使用辅助用房和遮蔽管道,这样还可以节省土地且缩短管道。
d、两端:一端设置无尘区,另一端设置准无尘及辅助用房。
2、清扫道路
无尘车间的操作人员在进入洁净区之前,须更换干净的衣服,洗手,消毒,通过风淋室,这流程是为了减少十万级无尘车间在操作过程中因人为活动造成污染。要注意的是:在人员净化室中,更换无尘服的房间应送风,入口侧等其他房间应保持正压,卫生间、淋浴间应保持负压。
3、材料净化道路
a、进入无尘区的各种物品均须保证是经过净化处理过的。
b、物与人的净化须分通道进行,如果条件不允许,物与人的净化只能由同一通道进入无尘车间,那也要物品先进行粗净化处理后,单独进十万级无尘车间。
c、洁净室的粗、精净化阶段会处理掉大部分原生颗粒物,因此相对洁净区要设置负压或零压,污染风险高的要在入口方向坚持负压,这种设置在十万级无尘车间的系统规划上是必要的。
d、生产级若不强,可在材料路中心设立中心仓库。
e、生产线很强则选择直通物料路,根据需要可在直通路中断再设置重复净化输送设备,加强净化力度。
