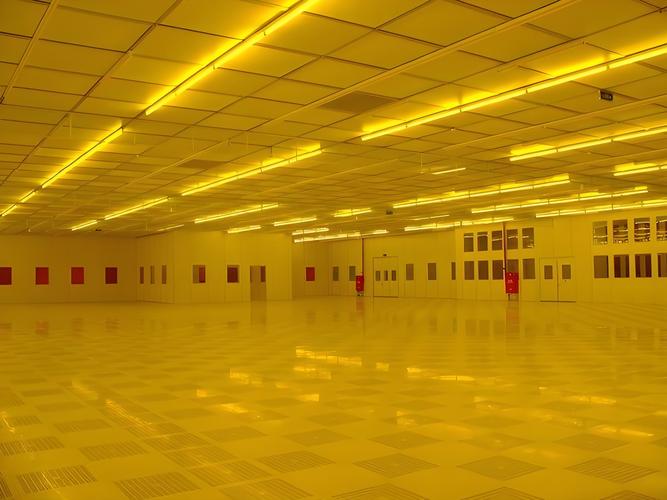

在半导体制造中，良率是衡量生产线效率的核心指标。而光刻工艺作为芯片制造的关键环节，对光环境的敏感度极高。普通白光或自然光中含有的紫外线和短波长成分，可能引发光刻胶提前曝光、图案畸变等问题，直接导致良率下降。黄光电子净化车间通过精准控制光照波长与环境洁净度，成为解决这一痛点的核心方案。
一、黄光为何成为半导体制造的“保护色”？
1.抑制光刻胶的意外曝光
光刻胶对紫外线和短波长蓝光高度敏感，微弱的光照即可触发化学反应，导致图案模糊或尺寸偏差。黄光（波长通常为550-590nm）能有效过滤紫外线和蓝光成分，避免光刻胶在非工艺阶段发生固化，从而保障光刻精度。
2.减少人员操作的光污染
传统洁净室中，操作人员的服装、设备指示灯等可能产生杂散光。黄光环境通过统一光照波长，降低环境光对光刻胶的干扰，同时减少操作人员因视觉疲劳导致的操作失误。
3.与洁净度控制的协同效应
半导体制造对颗粒污染的要求极高（如ISO 5级洁净室需控制≥0.1μm颗粒）。黄光车间在净化设计中，需同步优化气流组织与照明布局，避免灯具散热引发的气流紊乱，防止颗粒沉降在晶圆表面。
二、光环境控制的核心技术：从光源到系统的全链条优化
1.专用黄光源的选型与布局
波长精准性：选用波长稳定在570-580nm的LED黄光源，避免波长偏移导致光刻胶反应异常。
照度均匀性：通过漫反射板与透镜组合设计，确保工作面照度均匀性≥90%，避免局部过曝或欠曝。
节能与寿命：采用低功耗LED替代传统卤素灯，寿命可达5万小时以上，减少维护频次。
2.智能调光系统的应用
根据工艺阶段动态调整光照强度：
光刻工艺区：维持低照度（50-100lx），避免光刻胶意外曝光；
检查与维修区：切换至高照度（300-500lx），保障操作人员视觉清晰度。
某12英寸晶圆厂通过引入智能调光系统，将光刻工序的良率提升了3.2%。
3.光环境与洁净度的联动控制
气流抑制设计：灯具采用密封结构，避免内部颗粒随气流扩散；
压差管理：黄光车间与相邻洁净区保持≥10Pa压差，防止外部污染侵入；
实时监测：部署粒子计数器与光谱分析仪，同步监测颗粒数与光照波长，数据异常时自动触发警报。
三、实战案例：黄光车间如何助力先进制程突破？
案例背景：某7nm芯片生产线在光刻工序中频繁出现线宽偏差，良率长期低于85%。
问题诊断：
传统白光洁净室中，操作人员服装反光与设备指示灯产生杂散光，导致光刻胶边缘固化；
灯具散热引发局部气流涡旋，颗粒沉降在晶圆表面。
改造方案：
1.全面升级为黄光LED照明系统，波长稳定在575nm；
2.优化灯具布局，采用侧发光设计减少气流干扰；
3.增设智能调光模块，根据工艺步骤自动切换光照模式。
改造效果：
光刻工序良率提升至92%，年节约返工成本超千万元；
颗粒污染率下降60%，设备故障率降低40%。
福建永科结语
黄光电子净化车间通过精准调控光照波长、照度与洁净度，为半导体制造构建了一道“光与净”的双重防线。从7nm到3nm先进制程，随着芯片特征尺寸不断缩小，光环境控制的精度将直接决定产业竞争力。未来，随着AI调光技术与纳米级洁净方案的融合，黄光车间将成为推动半导体行业迈向更高良率的核心引擎。
